テクノアルファの特徴

テクノアルファ
引用元HP:テクノアルファ公式HP
https://www.technoalpha.co.jp/

Comet Yxlon社製のX線検査装置を販売

テクノアルファは、Comet Yxlon社製のX線検査装置を取り扱っています。透視観察とCT検査の両方に対応した装置で、電子部品、実装基板、TSV、ワイヤボンド、LED、BGAなどの検査・解析が主な応用分野です。

透視観察とCTを1台でこなす多モードのX線管

取り扱い装置には、ナノフォーカス・マイクロフォーカス・ハイパワーの各モードを使い分けられるX線管(管電圧20〜160kV)が搭載されています。高感度型の16ビット(65,536階調)フラットパネルディテクタを備え、斜めCT(micro3D)と直交CT(microCT)の両方の撮影方式に対応しています。検査プログラムを組んでの自動検査にも対応しています。

半導体装置・電子材料などを扱う専門商社

テクノアルファは、半導体装置や電子材料の輸入販売などを手がけ、X線検査装置のほか、さまざまな工業用機器を取り扱っている企業です。エレクトロニクス事業、システムインテグレーター事業、サイエンス事業などを展開しており、メーカーとも交流しながら、顧客のニーズに応じた製品・ソリューションを提供しています。

オムロン製のインラインX線検査装置も取扱開始

2023年8月には、オムロン製の高速3DCT型X線自動検査装置(VT-Xシリーズ)の取扱開始を発表しており、インラインでの検査を検討する場合の選択肢にもなっています。

導入後のサポート体制

公式サイトでは製品情報が中心で、保守体制の具体的な案内を確認できませんでした。詳細は問い合わせが必要です。

まとめ
テクノアルファの特徴をまとめると…

テクノアルファは、半導体装置や電子材料の輸入販売を手がける専門商社で、X線検査装置ではComet Yxlon社製の「Cougar EVO」「Cheetah EVO」を取り扱っています。透視観察とCT検査の両方に対応しており、電子部品・実装基板・BGAなどの検査・解析に活用できます。2023年8月にはオムロン製インラインX線検査装置の取扱も始めています。

X線検査装置の導入を考えるのであれば、まずはテスト検査を依頼することが必要となるでしょう。テスト検査の依頼ができるおすすめのX線検査装置メーカーはこちらから確認できます。

テクノアルファの主要製品

Cougar EVO

テクノアルファ Cougar EVO
画像引用元:テクノアルファ公式HP
https://www.technoalpha.co.jp/products/semiconductor/yxlon.html

製品の特徴

  • 透視観察とCT検査の両方に対応したマルチ対応装置
  • ナノ・マイクロ・ハイパワーの各モードに対応し、自動検査も可能
  • micro3D(斜めCT)とmicroCT(直交CT)の撮影方式に対応
  • サンプルサイズは440×550mm、装置寸法はW1000×D1050×H2200mm(重量1,450kg)

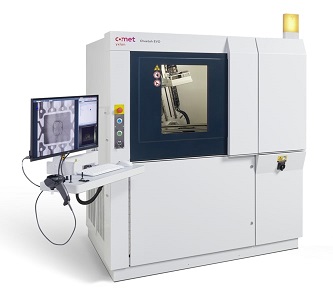

Cheetah EVO

テクノアルファ Cheetah EVO
画像引用元:テクノアルファ公式HP
https://www.technoalpha.co.jp/products/semiconductor/yxlon.html

製品の特徴

  • 高荷重サンプルに対応したCT装置で、サンプルサイズは800×500mm、最大20kgまで対応
  • X線被ばくに敏感な電子部品にも配慮した線量モードを搭載
  • 自動検査に対応し、オプションでリフローシミュレーター(常温〜380℃、N2環境にも対応可能)を搭載可能
  • 装置寸法はW1650×D1400×H2050mm(重量2,200kg)

会社情報

会社名テクノアルファ株式会社
所在地東京都品川区西五反田2-27-4 明治安田生命五反田ビル2F
電話番号03-3492-7421(代表)
設立1989年12月
URLhttps://www.technoalpha.co.jp/
