テクノホライゾン
テクノホライゾンの特徴
https://www.technohorizon.co.jp/
自社ラインで使用している各種検査機器を提供
テクノホライゾンは、学校教育・オフィス経営・自動車・セキュリティ・医療・ロボット・マシンと６つの分野で各種ソリューションを提供している会社です。ロボットを活用した省人化・自動化・画像化などを得意としており、各種検査機器も豊富なラインナップがあります。
X線・画像処理などの先進の技術を取り入れ、高精度かつ安定した性能の検査装置を提供しており、製品ラインナップには「基板外観検査装置」「はんだ印刷検査装置」「X線検査装置」「ICハンドラ」などがあります。
実際に自社ラインで使用している各種検査機器を提供しており、そのノウハウを活かして、現場に最適な検査機器を提案してくれます。
幅広い用途での採用実績があるX線検査装置
テクノホライゾンが提供するX線検査装置は、不良解析だけでなく、正確さ・反復性能・再現性を実現した自動検査機能を備えています。
C4はんだバンプ自動検査やLTH内部メッキ充填状態の自動検査などにも対応。SMT実装工程や半導体製造プロセスなどの幅広い用途での採用実績があります。インラインでの運用が可能なモデルも展開しています。
テクノホライゾンは、ロボットを活用した省人化・自動化・画像化などを得意としており、この技術を活かして高精度かつ安定した性能の検査装置を提供しています。実際に自社ラインで使用している各種検査機器を提供しており、そのノウハウを活かして、現場に最適な検査機器を提案可能です。X線検査装置は、不良解析だけでなく、正確さ・反復性能・再現性を実現した自動検査機能を備え、幅広い用途での採用実績があります。
X線検査装置の導入を考えるのであれば、まずはテスト検査を依頼することが必要となるでしょう。テスト検査の依頼ができるおすすめのX線検査装置メーカーはこちらから確認できます。
テクノホライゾンの主要製品
NXI-3510 / NXI-3500IM
https://www.technohorizon.co.jp/lp/manufacturing_quality_solutions/
製品の特徴
- 高速・高画質の3次元CTに加え、直視・斜め撮影・検査に対応したX線検査装置。
- 最高0.33µm(インライン機は0.58µm)の高分解能撮影を実現。
- 実装基板や高密度基板などを効率よく、全数検査することが可能な搬送系を装備。
その他のX線検査装置

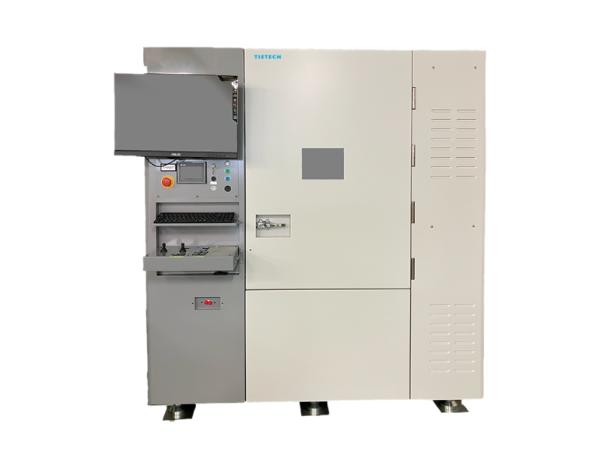

TI-X700i
高精度XY制御と撮影時間の高速化
並行テーブル式を採用し、XY軸位置精度を高める高精度リニアガイドを使用しています。独自のモータ制御技術によりμm以下の精度を実現し、旋回軌跡を真円にすることで撮影時間の高速化につなげました。CT画像の端にケラレが発生せず、視野を有効活用できる点も検査の高速化に寄与しています。
自動不良検出と操作性
自動検査にてC4 bump voidを検出可能なことが確認されています。JOYSTICK操作入力はPCを介さず直接PLCに接続するインターフェースとし、遅延のないタイムリーな動作を実現します。手動での確認作業にも使いやすい設計です。
| 項目 | 内容 |
|---|---|
| 分解能 | 1μm |
| 投影数 | 48投影 |
| 露光時間 | 50ms |
| 撮影時間 | 10s |
密封型X線管によるメンテナンス性
X線発生管には透過ターゲットの密封型X線管を採用しています。密封型X線管の特徴である高出力と、開放型X線管に置き換え可能な分解能・高拡大率・広放射角度を実現しました。消耗品であるカソード交換など定期的メンテナンスが不要となり、装置の煩雑な調整作業や作業者への教育も抑えられるため、メンテナンスコストの削減にもつながります。

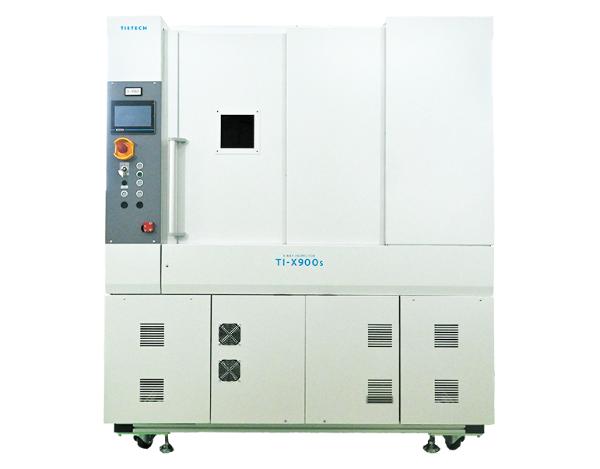

TI-X900s
TI-X900sは、発展的な発想による独自性・創造性を持ったハードウェアとアプリケーションで、持続的な品質管理に貢献する装置です。最先端半導体検査を想定した高分解能機として位置づけられます。
高分解能撮像と高精細3D画像
従来機よりも分解能を高め、より高い解像度の画像撮影により最先端半導体の検査に対応します。高精度リニアスケールによるXYステージ位置決めで、クリアな高精細3D画像が取得できる点も特徴です。
大型ワーク対応と自動検査精度向上機能
大型ワークテーブルを備え、最大600×620サイズまで搭載可能で、見たいところを簡単に観察できます。倍率追従による自動反り補正と撮像位置合わせ機能も備わっており、自動検査精度の向上に貢献します。
会社情報
| 会社名 | テクノホライゾン株式会社 |
|---|---|
| 所在地 | 愛知県名古屋市南区千竈通二丁目13番地1 |
| 電話番号 | 052-823-8551 |
| 設立 | 2010年4月1日 |
| URL | https://www.technohorizon.co.jp/ |
