サキコーポレーション

目次

サキコーポレーションの特徴

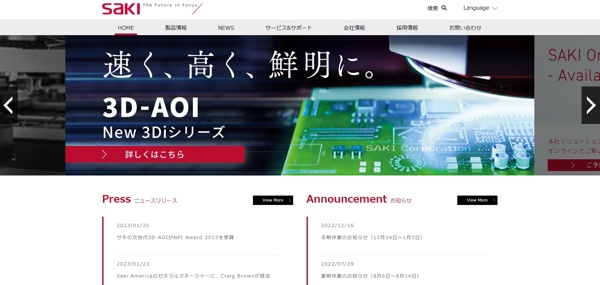

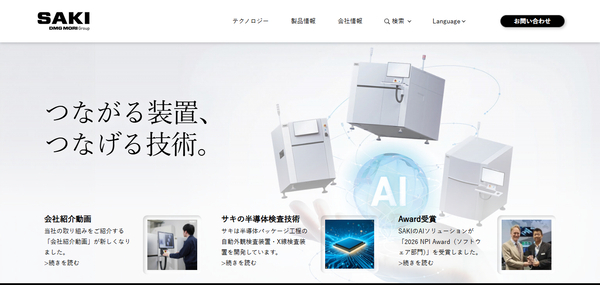

引用元HP：サキコーポレーション公式HP
https://www.sakicorp.com/

電子モジュール自動検査装置のリーディングカンパニー

サキコーポレーションは、半導体モジュールの製造工程やプリント基板へ電子部品をハンダ付けする工程で欠かすことができない品質検査機器を製造から販売まで一貫して行っています。1994年の創業以来、独自の高速検査技術を武器に検査機市場へ参入し、電子モジュールの品質検査機器の提供を通じて、スマートフォンや自動車、航空機など幅広い分野の製造業を支えています。

独自の「プラナーCT」方式による高精細3D検査

サキコーポレーションのX線検査装置は、独自の「プラナーCT」技術を採用しています。X線源とディテクタを同期させて円運動させながら複数角度から撮像し、数百枚の断層像から瞬時に3D画像を再構成する方式です。2次元検査では上下面の分離ができず歪みや部品の重なりが生じやすいのに対し、3次元CT検査では分離性の高い画像取得により、部品の重なりによる影や歪みを気にせず高精度な検査が行える点が特徴です。

SMT基板検査とパワーモジュール検査の2ラインを展開

同社のX線検査装置は、用途に応じてSMT基板検査向けの「3D-CT AXI」と、パワーモジュール・IGBT検査向けの「Power Module AXI」の2ラインで展開されています。3D-CT AXIはボイド・不濡れ・Head-in-Pillow不良・はんだ充填不良・BGA不良などSMT工程の検査に対応し、Power Module AXIは3層はんだ検査やIPC基準準拠の検査に対応するなど、検査対象に応じてラインが分かれています。

SMT工程向けはインライン運用に対応

SMT基板検査向けの3D-CT AXIは、製造ラインに組み込んで使用するインライン運用に対応しています。広域撮像ディテクタの採用により、従来比で約50％の撮像スピードアップを実現しているとしており、生産ラインの流れを止めずにCT検査を行える仕様です。

導入前のデモ・出荷前立会いと奈良拠点でのサポート体制

サキコーポレーションは、奈良工場内に検査装置の出荷前立ち会いにも対応する専用デモルームと、パーツの在庫・供給を集中管理するパーツセンタを設けています。実機でのデモンストレーションや出荷前の外観・検査動作確認に立ち会える体制が整えられているほか、国内は東京本社・奈良工場・名古屋営業所・西日本営業所、海外は欧州・アジア・北米など世界各地に拠点を展開しており、導入後のサポート窓口が確保されています。

サキコーポレーションの口コミ・評判

調査時点で、サキコーポレーションのX線検査装置に関する口コミ・導入事例の引用可能なテキスト情報は確認できませんでした。公式サイトの「事例紹介」ページでは、アルプスアルパイン株式会社やMarquardt社など5社の導入事例が紹介されています。

サキコーポレーションの主要製品

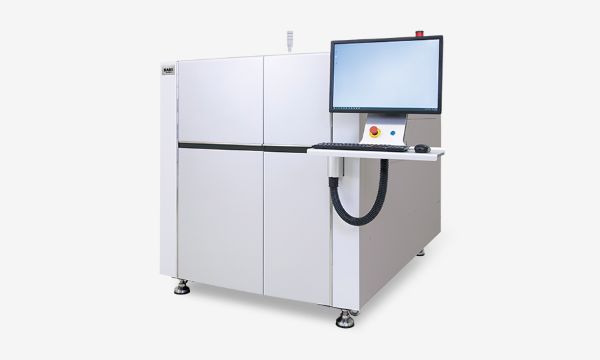

3D-CT AXI（3Xi-M110シリーズ）

画像引用元：サキコーポレーション公式HP
https://www.sakicorp.com/product/3d-ct-axi/

製品の特徴

• 110kV／30W密閉型のX線源を搭載し、8μm〜38μmの解像度に対応（上位版では130kV／39Wの高出力X線チューブも選択可能）
• SMT工程・挿入部品工程・半導体検査工程に対応し、AOIとの連携によるプログラミングも可能
• 「3Xi-M110」を基本モデルに、「3Xi-M110 V3」「3Xi-M110 V4」といったバージョン展開がある

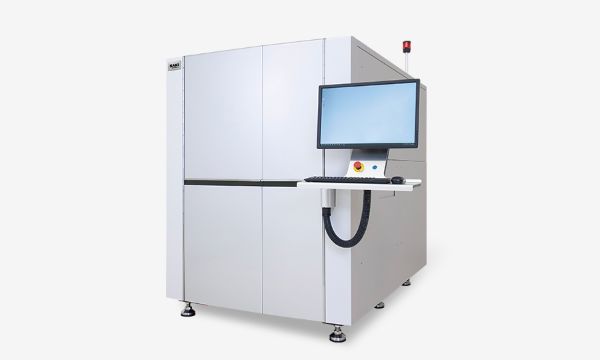

Power Module AXI

画像引用元：サキコーポレーション公式HP
https://www.sakicorp.com/product/igbt-power-module-axi/

製品の特徴

• パワーモジュール・IGBTの検査に特化したX線自動検査装置
• 3層はんだ検査に対応し、IPC基準に準拠した検査が可能
• 「プラナーCT」方式による高精細3D画像で、パワー半導体特有の厚みのあるはんだ層も検査できる
