メディエックステック
目次
メディエックステックの特徴

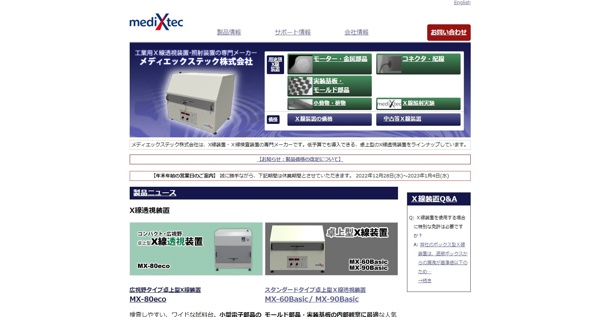

引用元HP：メディエックステック公式HP
https://www.medixtec.co.jp/
https://www.medixtec.co.jp/
ユニークなX線応用機器を製品化
メディエックステックは、X線装置専門メーカーとして、高解像度のマイクロフォーカスX線管を応用したX線検査技術に関する研究開発、X線検査システムの販売・サポートを一貫して自社で提供しています。
同社は、創業当初から創造事業促進法に基づき研究開発に認定を受け、開発志向にエンジニア集団として、ユニークなX線応用機器の製品化を行っています。同社のX線検査システムは、国内の半導体メーカーをはじめ、実装基板、製品管理など非破壊検査を必要とするユーザーに多く採用されています。
熟練技師の技術をもとに安全性に配慮した設計
熟練の技師が、長年の経験で培ってきた技術をもとに開発された卓上型X線装置は、X線漏れ線量を大幅に抑えたことでX線管理区域の設定が不要です。さらに使用する際に、エックス線作業主任者など特別な資格も必要ありません。これにより作業を担う労働者も安心感を持って使うことができます。
また分かりやすい操作インターフェースとソフトウェアを採用することで簡単に操作でき、高い習熟度が発揮できます。
まとめ
メディエックステックの特徴をまとめると…
メディエックステックは、X線専門メーカーとして、高解像度のマイクロフォーカスX線管を応用したX線検査技術に関係する研究・開発から販売・サポートまでを一貫して自社でサービス提供しています。同社の卓上型X線装置は、X線漏れ線量を大幅に抑えたことで、X線管理区域やX線作業主任者など特別な資格がなくても検査作業を行うことができます。
X線検査装置の導入を考えるのであれば、まずはテスト検査を依頼することが必要となるでしょう。テスト検査の依頼ができるおすすめのX線検査装置メーカーはこちらから確認できます。
メディエックステックの主要製品
卓上型X線透視装置 MX-80eco
画像引用元：メディエックステック公式HP
https://www.medixtec.co.jp/products/80eco/
https://www.medixtec.co.jp/products/80eco/
製品の特徴
- 設置場所を選ばないコンパクトな筐体と、小型部品の検査に適切な広さ・高さがある試料スペースを備えている。
- 200万画素カメラで快速動作、誰でも簡単にX線リアルタイム観察が可能。使いやすい手動ノブで、試料のXY移動および回転ができる。
- インターロック機構で、試料スペースの扉が開いているときはX線が照射されない。

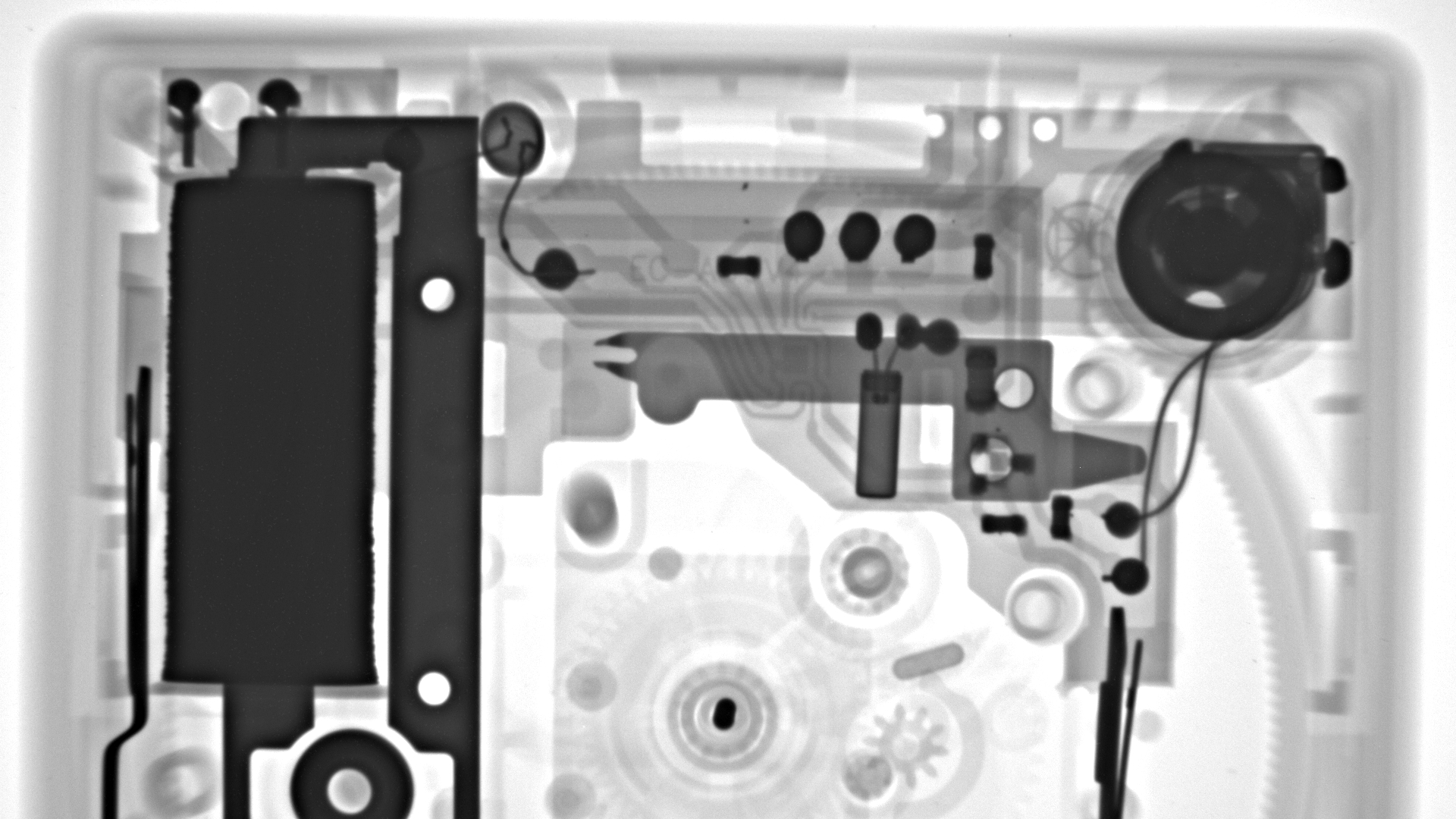

製品を活用した検査イメージ
画像引用元：メディエックステック公式HP
https://www.medixtec.co.jp/products/80eco/
https://www.medixtec.co.jp/products/80eco/
| 試料テーブル 内寸 | (W)400×(D)500×(H)180mm（突起物除く） |
| 操作範囲 | 125mm×215mm（回転軸 360°） |
| 外形寸法 | (W)520×(D)680×(H)540mm（突起物含む、アジャスター除く） |
| X線検出器最大撮影範囲 | 約74mm×約41mm |
| Ｘ線漏れ線量 | 1.0μSv/h以下 |
| 電源 | AC100V 3A（D種接地）（PCを除く） |

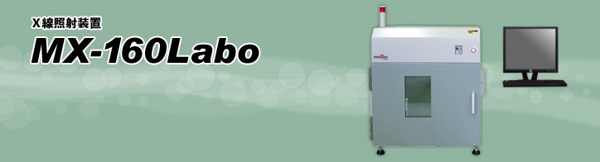

X線照射装置 MX-160Labo
画像引用元：メディエックステック公式HP
https://www.medixtec.co.jp/products/160labo/
https://www.medixtec.co.jp/products/160labo/
製品の特徴
- 複数サンプルへも照射可能な照射スペース。均一性も高く、希望の線量照射を短時間で実現。
- 手軽に照射距離を変更できるジグ、後から取り付け可能な配線ダクトなど、専用アタッチメントの設計も短納期、低価格で実現。
- ウォームアップはボタンをひとつ押すだけ、5分で完了。冷却ユニット内蔵式で、長期間の使用でもメンテナンス不要。
| Ｘ線管 管電圧 | 30kV～160kV |
| Ｘ線管 管電流 | 0.3mA～6.0mA（最大出力: 480W） |
| Ｘ線管 管構造 | 密閉型 |
| Ｘ線管 照射角 | 40° |
| 冷却方式 | オイルポンプとファンによる冷却ユニット付き |
| 最大照射線量 | 125Gy/h（フィルタなし・照射口付近での計算値） |
| 最大照射面積 | 直径436mm（試料ボックス最下部） |
| 照射制御 | PC（標準で付属（Win 11, ノートPC）） |
| Ｘ線漏れ線量 | 1.0μSv/h以下 |
| 試料ボックス 内寸 | (W)500×(D)500×(H)500mm（突起物除く） |
| 外形寸法 | (W)830×(D)760×(H)1430mm（突起物・専用設置台を含む） |
| 重量 | 380kg（設置台含む） |

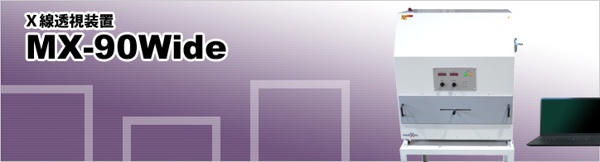

X線透視装置 MX-90Wide
画像引用元：メディエックステック公式HP
https://www.medixtec.co.jp/products/90wide/
https://www.medixtec.co.jp/products/90wide/
製品の特徴
- X線検出視野は、80×60mmで、大きな基板やサンプルも一度に見ることが可能。
- 多機能レバー採用で簡単高速操作。電動の位置決めよりも分かりやすく直感的に操作できる。
- 超高速の画像処理システム搭載しており、ボタン一つの簡単操作で画像処理が行える。

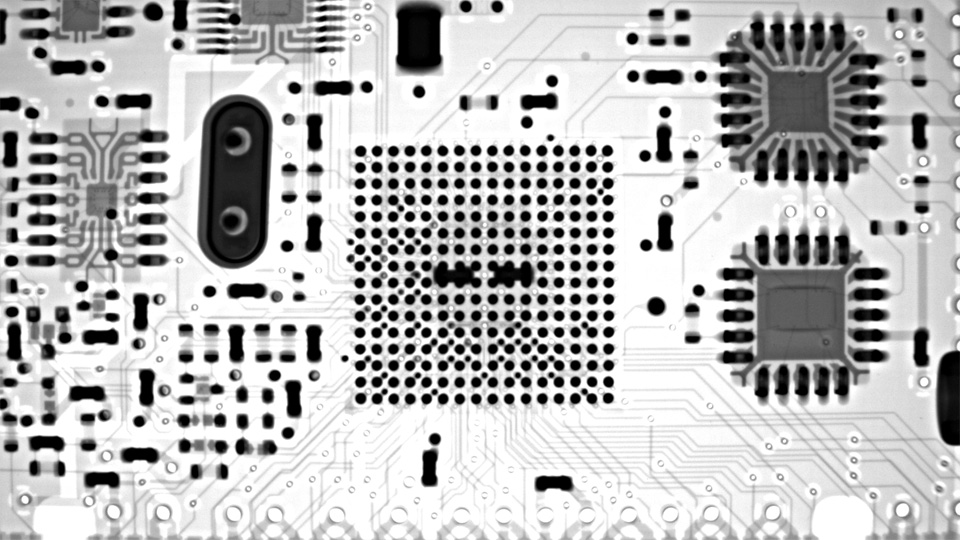

製品を活用した検査イメージ
画像引用元：メディエックステック公式HP
https://www.medixtec.co.jp/products/90wide/
https://www.medixtec.co.jp/products/90wide/
| Ｘ線管 管電圧 | 40kV～90kV |
| Ｘ線管 管電流 | 0.1mA～0.5mA |
| Ｘ線管 焦点寸法 | 0.1mm |
| Ｘ線管 管構造 | 密閉型 |
| X線検出器 蛍光体 | 蛍光板 |
| カメラ | 210万画素産業用CMOSカメラ |
| 最大撮影範囲 | 約69mm×約38mm（ハンドルで倍率可変） |
| 試料テーブル 内寸 | (W)600mm×(D)470mm×(H)140mm（突起物除く） |
| 操作範囲 | 180mm×200mm |
| 回転軸 | 360° |
| 外形寸法 | (W)800×(D)650×(H)1460mm（突起物・専用設置台・倍率可変ハンドルを含む） |
| 重量 | 220kg（設置台含む） |
| Ｘ線漏れ線量 | 1.0μSv/h以下 |
会社情報
| 会社名 | メディエックステック |
|---|---|
| 所在地 | 千葉県松戸市串崎新田179-35 |
| 電話番号 | 047-383-2061 |
| 設立 | 1995年12月1日 |
| URL | https://www.medixtec.co.jp/ |
