ポニー工業

目次
Index

ポニー工業の特徴

ポニー工業
引用元HP：ポニー工業公式HP
https://www.ponyindustry.co.jp/

放射線関連装置を主軸とする非破壊検査装置メーカー

ポニー工業は、放射線関連製品を主軸に、超音波・過電流・時期など、さまざまな非破壊検査技術を駆使し、お客様のニーズに合った検査・計測装置の開発・製造・販売に携わっているメーカーです。

電子部品の欠陥や医薬品の異物検査が可能なマイクロフォーカスX線検査装置やガンマ照射装置など、カスタマイズ可能な検査装置を開発・製造しています。非破壊検査を通じて、社会に安心と安全を届けることを目指しています。

西JCSS
登録事業者

ポニー工業は日本国内だけでなく、海外からも幅広く検査方法や先進の技術を吸収しています。それらの技術や知識を導入した検査機器のラインナップがあるため、お客様からの要望に細やかに応えることができています。

また、非破壊検査装置を熟知したスタッフによるJISの規格に則った校正サービスも提供しています。JCSS登録事業者であり、校正について高い信頼度を誇っています。

まとめ
ポニー工業の特徴をまとめると…

ポニー工業は、放射線関連装置を主軸に、さまざまな非破壊検査装置の開発・製造・販売に携わっているメーカーです。海外からも検査方法や技術を吸収し、お客様からの要望に応える装置作りに努めています。また、JISの規格に則った校正サービスを提供しており、JCSS登録事業者でもあります。

X線検査装置の導入を考えるのであれば、まずはテスト検査を依頼することが必要となるでしょう。テスト検査の依頼ができるおすすめのX線検査装置メーカーはこちらから確認できます。

まずはこの3社！
部品の不良をくまなく映す
X線検査装置おすすめメーカー

ポニー工業の主要製品

オフラインX線検査装置 NEO 690Z/NEO 890Z

ポニー工業
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/68.html

製品の特徴

  • 長寿命のX線カメラSID-A50を搭載した全数検査向けスタンドアローン検査装置。
  • オプションとして自動検査、CT検査、1軸or3軸ローテーター搭載可能。
  • 装置内観察窓2箇所搭載。立ち作業・座り作業両方に対応。

製品の情報

検査方式 長寿命X線カメラSID-A50を搭載した全数検査向けスタンドアローンX線透過検査。
Mサイズ基板対応モデル「NEO690Z」、Lサイズ基板対応モデル「NEO890Z」。
オプションとして自動検査、CT検査、1軸／3軸ローテーター搭載が可能。
Ｘ線管種類 広角照射反射型密封管式X線発生器
Ｘ線管電圧 / 管電流 最大管電圧 90kV / 最大管電流 0.25mA（最大出力 10W）
基板サイズ / 検査領域 テーブルサイズ：350×400mm（NEO690Z）
テーブルサイズ：510×560mm（NEO890Z）
基板搬送幅 XYZ軸ストローク(㎜)：
300×350×220（NEO690Z）／460×510×220（NEO890Z）
基板厚さ 外形寸法(㎜)：
930×1104(取っ手含む)×1320（NEO690Z）
1250×1425(取っ手含む)×1320（NEO890Z）
部品高さ 重量：700kg（NEO690Z）／1000kg（NEO890Z）
Ｘ線受像部 オリジナル直接変換方式X線カメラ（X線検出器 SID-A50）
表示ディスプレイ 17インチ液晶モニター（解像度 1280×1024）
エアー供給 電源：50/60Hz AC100V±10％ 15A
（接地形2極コンセント付（旧3P））

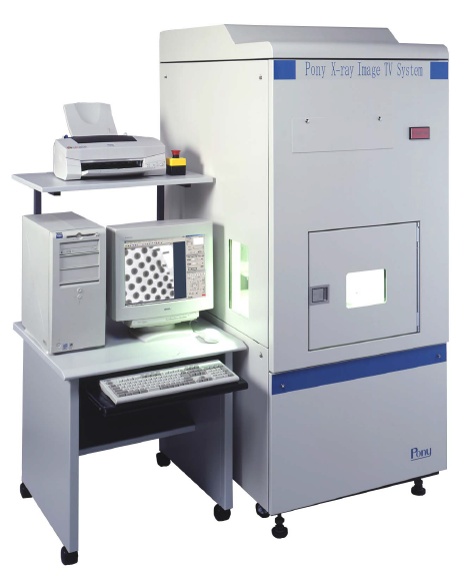

マイクロフォーカスX線検査装置 VCシリーズ ME4100-VC/ME4130-VC/ME4150-VC

ポニー工業
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/71.html

製品の特徴

  • 高出力密閉型X線発生器とイメージインテンシファイア（I.I.）を組み合わせる事により、従来の装置では透過しきれなかったパワーデバイス等も簡単に検査が可能。
  • 必要な透過力に合わせて 100kV、130kV、150kVを選択可能。
  • X線漏洩線量は1 μSv/h以下。

製品の情報

検査方式 様々なX線検出器やX線発生器、オプション等を選択できる汎用モデル（受注生産品）。
高出力密閉型X線発生器とイメージインテンシファイア(I.I.)の組合せにより、パワーデバイス等の高密度実装品も透過検査が可能。
Ｘ線管種類 高出力密閉型Ｘ線発生器
Ｘ線管電圧 / 管電流 ME4100-VC：100kV / 0.25mA（最大出力 10W）
ME4130-VC：130kV / 0.3mA（最大出力 39W）
ME4150-VC：150kV / 0.25mA（最大出力 12W）
最小焦点寸法：5μm
基板サイズ / 検査領域 テーブルサイズ：300×300mm
基板搬送幅 XYZ軸ストローク(㎜)：300×300×680
基板厚さ 外形寸法(横×奥行×高さ)(mm)：
ME4100-VC：790×1045×1775
ME4130-VC／ME4150-VC：790×1045×1950
部品高さ テーブル耐荷重（均等荷重時）：5kg
X線漏洩線量：1μSv/h以下
Ｘ線受像部 アナログ40万画素・4/2インチ切り替えイメージインテンシファイア(I.I.)
システムカタログスペック：7LP/mm
オプション：デジタルI.I.、X線上下機構、1軸ローテーター、3軸ローテーター
表示ディスプレイ 17インチ液晶モニター（解像度 1280×1024）
モニター上最大拡大率：
・4インチ：約141倍／107倍／76倍
・2インチ：約283倍／214倍／152倍
エアー供給 電源：50/60Hz AC100V±10％ 15A
（接地形2極コンセント付（旧3P））

インライン自動X線検査装置 NEO-INSPECTOR

ポニー工業
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/73.html

製品の特徴

  • 安定性の高いマイクロフォーカスX線発生器に、直接変換方式X線カメラを組み合わせることで、繰り返し精度・安定性の高い真のインライン自動X線検査が可能になった装置。
  • お客様が検査したいサンプルに合わせて特注対応。
  • X線漏洩線量は1 μSv/h以下。

製品の情報

検査方式 安定性の高いマイクロフォーカスX線発生器と直接変換方式X線カメラを組み合わせることで、繰り返し精度・安定性の高いインライン自動X線検査が可能。
お客様の検査サンプルに合わせた特注対応が可能。
Ｘ線管種類 安定性の高いマイクロフォーカスX線発生器
Ｘ線管電圧 / 管電流 最大管電圧 / 最大管電流（最大出力）：110 kV / 0.8 mA（50 W）
最小焦点寸法：15 μm
基板サイズ / 検査領域 対応ワークサイズ（mm）：50×50～280×330
基板搬送幅 XY軸ストローク（mm）：645×260
搬送速度（mm/s）：10～300
基板厚さ ワーク厚さ（mm）：1.0～2.0
部品高さ 幾何学的最小倍率（視野角（mm））：約2倍（21.5×19.3）
幾何学的最大倍率（視野角（mm））：約9倍（5.68×5.16）
Ｘ線受像部 直接変換方式X線カメラ（X線検出器 SID-A50）
表示ディスプレイ 外形寸法（横×奥行×高さ）（mm）：1250×1250×1520
※本体のみの寸法です（ディスプレイ、三色灯、オプションのバッハ等は含まず）
重量：900 kg
エアー供給 電源／圧縮空気：50/60 Hz 100 kV 30 A ／ 5 kgf/cm²以上
X線漏洩線量：1 μSv/h以下

ポニー工業が取り扱っている製品

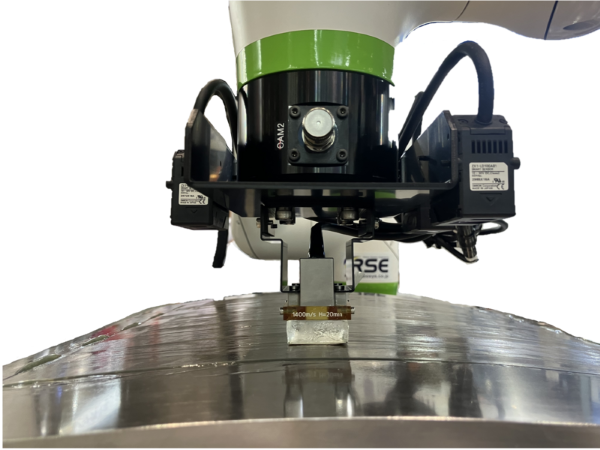

アームロボット式UT検査システム

アームロボット式UT検査システム
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/307.html
  • 人協働ロボットの採用により、省スペースでの設置や人と隣接した環境での作業に対応。
  • 力センサーを搭載しており、プローブの押し付け力や探傷面に対する垂直性を制御することが可能。
  • コンベンショナル方式からフェーズドアレイ方式まで、様々な超音波探傷器を搭載可能。

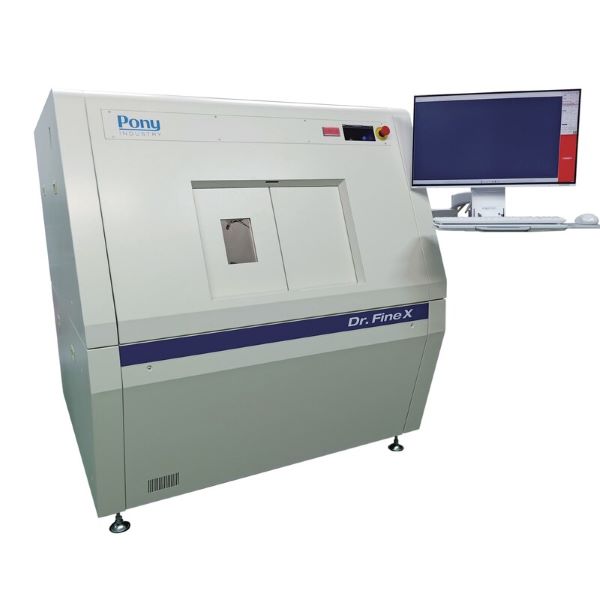

オフラインX線検査装置 MTW-7110

オフラインX線検査装置 MTW-7110
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/298.html
  • 500mm×600mmの大型ステージを搭載し、大型の基板やサンプルの検査に対応。
  • 最小焦点寸法2μmのX線発生器を備え、対象物を詳細に観察することが可能。
  • 検査用途に応じて、仕様の異なるX線発生器や検出器、ステージ機構を搭載可能。

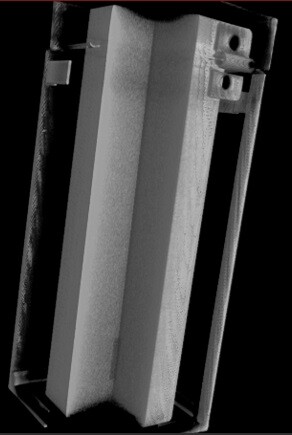

高出力対応X線CTシステム

高出力対応X線CTシステム
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/289.html
  • 最大管電圧600kVのX線発生装置に対応し、厚さのある金属部品などのCT撮影が可能。
  • 設置環境に応じて、照射室への設置またはボックス型の装置として導入可能。
  • 同社が所有する装置を利用したX線CT受託検査サービスも提供。

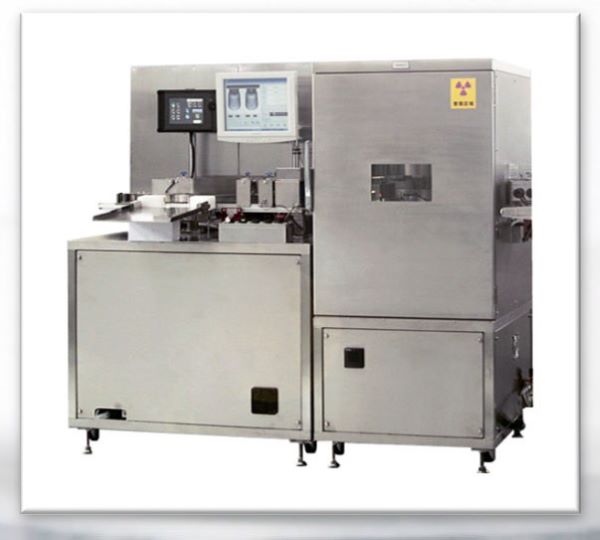

医薬品 X線・外観検査装置

医薬品 X線・外観検査装置
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/245.html
  • 凍結乾燥製剤や薬液入りシリンジなど、目視での確認が難しい製品内部の金属片やガラス片といった異物を検出。
  • アルミで両面包装された錠剤の有無や、割れ・欠けの状態を検査することが可能。
  • オプション機能として、製品表面の傷などをチェックする外観検査を同時に行うことが可能。

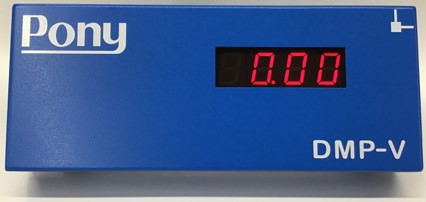

透過濃度計 DMP-V

透過濃度計 DMP-V
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/222.html
  • 重量約350g（電池含む）の小型・軽量な設計で、携帯性に配慮されている。
  • 従来の蛍光灯光源とLED光源の両方に対応しており、様々な観察器で使用可能。
  • 電源投入とキャリブレーション（ゼロ点調整）を一つのボタンで操作できる仕様。

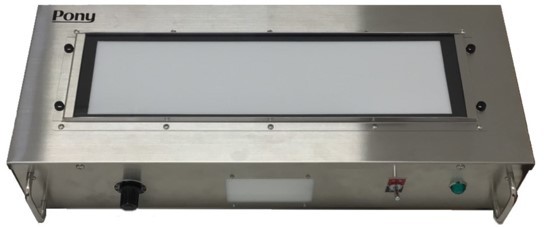

工業用シャウカステン PHC-V（D35形）

工業用シャウカステン PHC-V（D35形）
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/221.html
  • 工業用X線写真の観察に関するJIS規格（JIS Z 4561）のD35形に準拠。
  • 光源には国産のLEDチップが採用されており、輝度は連続的に可変させることが可能。
  • 観察面には耐擦傷性に配慮した高透明アクリルが使用され、耐久性の向上が図られている。

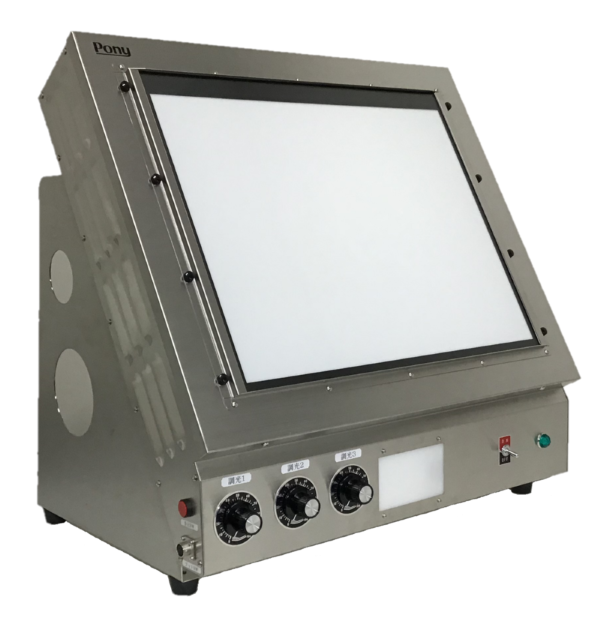

工業用シャウカステン PHC-10L（D35型・半切,四切用）

工業用シャウカステン PHC-10L
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/102.html
  • JIS Z4561(1992)に準拠しており、D35形の基準に対応。
  • 観察面の中央における輝度値が30,000cd/m²以上。
  • 輝度を連続的に変更できる調光機能を備えている。

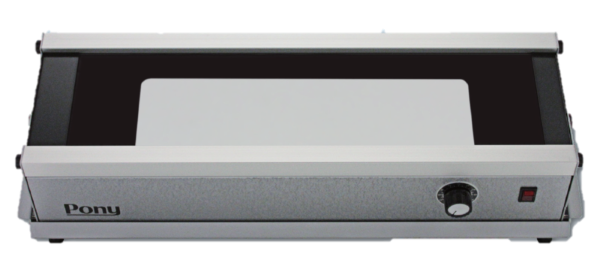

工業用シャウカステン PV-5（D30形）

工業用シャウカステン PV-5（D30形）
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/100.html
  • JIS Z4561(1992)に準拠しており、D30形の基準に対応。
  • 観察面の中央における輝度値が10,000cd/m²以上
  • 傾斜角度を0度から45度の範囲で調整する機能を備えている。

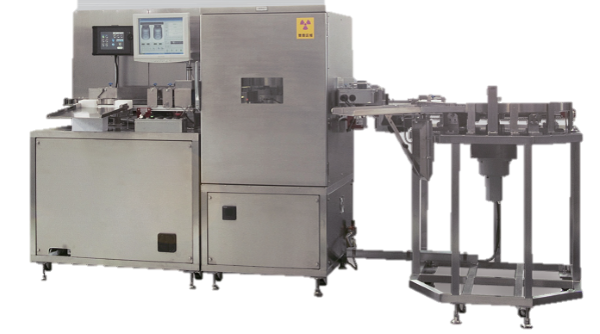

バイアル瓶X線検査装置 TW60B

バイアル瓶X線検査装置 TW60B
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/74.html
  • 1時間あたり3,000本以上のバイアル瓶を検査処理する能力を持つ。
  • ガラスでは0.5mm、ステンレスでは0.1mmの大きさの異物を検出できる性能を有する。
  • 操作にはタッチパネル方式を採用。

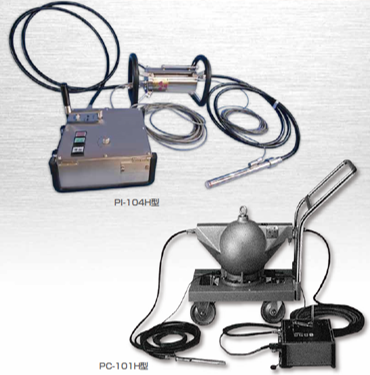

ガンマ線透過試験装置

ガンマ線透過試験装置
画像引用元：ポニー工業公式HP
https://www.ponyindustry.co.jp/products/74.html
  • 線源の脱落を防止するための3重の機構を備えている。
  • 装置の構造がシンプルな設計。
  • 筐体にはタングステン合金やステンレス、鉛、鋳鉄といった耐熱性のある素材が用いられている。

会社情報

会社名ポニー工業
所在地大阪府大阪市中央区北久宝寺町2-3-6
電話番号06-6262-2451
設立1965年4月21日
URLhttps://www.ponyindustry.co.jp/
