X線検査装置の原理
X線検査装置は、対象物にX線を照射し、透過したX線の差を画像として可視化することで、外からは見えない内部状態を確認する装置です。基板検査では、BGAやQFNのように外観から接合部を確認しにくい実装部品の検査に使われています。
外観検査だけでは拾いにくい内部欠陥も確認できるため、基板の品質確認では重要な検査手段のひとつです。この記事では、X線検査装置の原理、判定の仕組み、基板検査でわかること、選定時のポイントまでを順に整理します。
X線検査装置の原理は「透過したX線の差を画像化」
X線検査装置の原理をひと言で表すと、対象物を通り抜けたX線の量の違いを画像に変換し、その差から内部状態を読み取ることです。見た目では確認できない内部構造を、壊さずに観察できる非破壊検査の代表的な方式といえます。
X線は物質を透過する
X線は波長が非常に短く、物質をある程度透過する性質を持っています。ただし、すべてのX線が同じように通り抜けるわけではありません。対象物の内部を通過する過程で一部は吸収され、一部は透過します。この透過の度合いを捉えることで、内部の状態を画像として表現できます。
材質・厚み・密度によって透過量が変わる
X線の透過量は、対象物の材質、厚み、密度などによって変化します。一般に、密度が高い部分や厚みのある部分ほどX線は通りにくくなり、透過量は小さくなります。逆に、密度が低い部分や薄い部分では透過しやすくなります。
基板検査でいえば、はんだ、銅配線、樹脂、空隙ではX線の通り方が異なります。その差があるため、外からは見えない接合部の状態や内部欠陥も画像上の違いとして表れます。
透過量の差が濃淡画像として現れる
X線検査装置では、透過したX線を検出器で受け取り、その強弱を濃淡画像として表示します。伝統的なX線フィルムの階調表現の名残もあり、現代のデジタル画像でも、X線が通りにくかった高密度の部分は白っぽく、通りやすかった空隙などの部分は黒っぽく映る「ネガ表示」が基本です。用途に応じてソフトウェアで白黒反転（ポジ表示）させることも可能ですが、この画像の濃淡差は内部構造の違いをそのまま反映したものです。
この濃淡差を見ることで、基板内部のはんだ量のばらつき、ボイドの有無、部品内部の異常などを確認できます。透過量の差を情報として読み取り、内部異常の発見につなげる仕組みである点が、X線検査装置の原理を理解するうえでの重要なポイントです。
X線が発生する仕組みと画像制御の原理
X線検査装置の内部では、電気的な制御によって人工的にX線を発生させています。高精度な画像を得るためには、その発生メカニズムと制御方法を理解しておく必要があります。
真空管（X線管球）内部でのX線発生プロセス
装置の心臓部である真空管（X線管球）の中には、陰極（フィラメント）と陽極（ターゲット）が配置されています。フィラメントに加熱電流を流すと「熱電子」が放出され（エジソン効果）、これに数万ボルト以上の高電圧を印加して加速させ、ターゲットとなる金属（タングステンなど）に高速で衝突させます。この衝突時に電子の運動エネルギーが急激に減速・変換されることでX線が放射されるのが物理的な仕組みです。なお、衝突エネルギーの99%以上は熱に変わるため、管球の効率的な冷却設計が装置の安定稼働に不可欠です。
また、X線管球には、ユーザー自身で劣化したフィラメントを部品単位で交換しながら半永久的にシステム性能を維持できる「開放管（オープンチューブ）」と、メンテナンスフリーで動作寿命が長い使い捨て構造の「密閉管（シールドチューブ）」があり、用途や稼働環境に応じて選定されます。
透過力とコントラストを左右する2大因子
透過画像のクリティカルな画質調整は、以下の2つのパラメータで行われます。
- 管電圧（kV）： 加速電圧を高めると波長が短い高エネルギーの「硬X線」となり、物質を通り抜ける「透過力」が強くなります。高密度に積層されたパワーモジュールや、厚みのあるはんだを透視する際に数値を調整します。管電圧が足りないと、X線がすべて金属に吸収・散乱してしまい、有効な内部情報が得られなくなります。
- 管電流（mA）： 電流値を上げると放出される熱電子の数が増え、波長（透過力）は変えずにX線の「絶対量（光子量）」が増大します。これにより画像の明るさとS/N比が向上し、露光時間を短縮して高速な検査を可能にします。ただし、管電流を上げすぎるとビーム内の反発（空間電荷効果）によって焦点サイズが太くなり、画像がボケやすくなる物理的トレードオフがあるため、微細な観察時には制御パラメータの最適化が必要です。
基板検査でX線検査装置が使われる理由
基板検査でX線検査装置が使われるのは、外観では見えない接合部や内部欠陥を確認できるからです。高密度実装が進んだ現在では、表面だけを見ても状態を判断しにくい部品が増えています。
外観検査では見えない接合部を確認できる
基板実装では、はんだ付けの良否が製品品質に直結します。ただし、すべての接合部が目視できるわけではありません。部品の下に隠れた接合部や、内部で発生している空隙・欠損は、表面から見ただけでは把握しづらいのが実情です。
X線検査装置を用いると、対象物を透過したX線の差によって内部構造が濃淡画像として表れるため、こうした見えない接合部も確認しやすくなります。外観検査では異常が見つからなくても、内部には不良が潜んでいることがあるため、基板品質をより確実に確認したい場面で有効です。
BGA・CSP・QFNなど隠れたはんだ部の検査に向いている
近年の基板実装では、BGA、CSP、QFNのように高密度で省スペースな実装方式が広く使われています。これらの部品は高機能化・小型化に適している一方、はんだ接合部が部品の裏側や下部に位置するため、外から直接確認しにくいという特徴があります。
こうした部品では、はんだ量のばらつき、ボイド、ブリッジ、未接合などを外観だけで判断するのが難しくなります。対象や目的に応じて、方式や解像度を選ぶことも重要です。
非破壊で内部状態を確認できる
X線検査装置の大きな利点は、対象物を壊さずに内部状態を確認できることです。製品を切断したり分解したりせずに観察できるため、量産品の抜き取り検査、試作品の評価、出荷前の確認、不良解析の初期確認など、さまざまな工程で活用しやすい特長があります。
特に基板検査では、良品を損なわずに内部を確認したい場面が少なくありません。工程改善地や不良原因の切り分けにも役立つ検査方法です。
X線検査装置はどのような仕組みで判定するのか
X線検査装置は、内部を映すだけの装置ではありません。X線を照射し、透過した情報を検出器で受け取り、その画像を解析して異常の有無を判定します。基板検査では、はんだ接合部や部品内部の状態を濃淡や形状の違いとして捉え、不良の発見につなげます。
X線を照射する
最初の工程は、対象となる基板や部品にX線を照射することです。X線はX線源で発生し、ワークを通過する過程で材質や厚み、密度の違いに応じて減衰します。この時点で、内部構造の違いが「透過量の差」として生まれます。
対象物の位置や距離によって拡大率や見え方も変化するため、観察したい部位に応じた倍率や照射条件の調整が重要です。
「焦点サイズ」による幾何学拡大と輪郭ボケの原理
基板上の微細なバンプや内部クラックを拡大して鮮明に捉える際、選定基準のカギとなるのが「焦点サイズ」です。X線源からワーク（基板）までの距離を「a」、焦点から検出器（FPD）までの距離を「b」としたとき、幾何学拡大倍率「M」は以下の計算式で定義されます。
透過したX線をデジタル検出器（FPD）で受光する
対象物を透過したX線は、反対側に配置されたデジタル検出器「FPD（フラットパネルディテクタ）」で受け取られ、電気信号へと変換されます。FPDの受光方式には、X線をシンチレータ（蛍光体）で一度可視光に換えてからイメージセンサで読み取る「間接変換方式」と、半導体膜を用いて直接電子信号に変換することで光の散乱を防ぎ、極めてエッジの鋭い高解像度画像を得る「直接変換方式」があり、用途に応じて使い分けられます。近年は間接変換方式でも、光の散乱を垂直方向に抑え込む結晶技術が進み、低線量で高画質なデータを得られるシステムが定着しています。
画像処理で差を判定する
取得した画像は、目視確認だけでなく画像処理によっても解析されます。濃淡の差、形状の違い、位置ずれ、面積や輪郭の変化などをもとに、正常な状態との違いを見つけ出す流れです。
基板検査では、はんだ量の過不足、ボイド、ブリッジ、未接合などを検出するために、こうした画像比較や特徴抽出が活用されます。人が画像を読むだけでなく、ソフトウェアによる補助や自動判定が加わることで、検査の効率と再現性が高まります。
必要に応じて自動判定（AXI）を行う
量産現場では、取得したX線画像をもとに自動で良否判定を行うAXI（Automated X-ray Inspection）が使われることもあります。AXIは、あらかじめ設定した基準と実際の画像を照合し、不良の可能性がある箇所を抽出する方式です。人による確認のばらつきを抑えやすく、全数検査や高密度実装基板の検査に適しています。
どこまで自動化するかは装置や用途によって異なりますが、可視化だけでなく、工程の安定化や品質保証の強化にもつながります。
基板のX線検査でわかること
基板のX線検査では、外観からは確認しにくい内部状態を把握できます。特に、はんだ接合部の異常、部品内部の欠陥、実装状態のばらつきなどを非破壊で確認できる点が大きな特長です。
はんだブリッジや接合不良の検出
基板のX線検査で代表的に確認されるのが、はんだ接合に関する不良です。たとえば、隣接する端子同士がはんだでつながってしまうブリッジ、十分に接合していない未接合、はんだ量の偏りなどは、内部の状態を見ないと判断しにくい場合があります。
とくにBGAやLGAなど、部品の下に接合部が隠れる実装では、外観検査だけで良否を判定するのが難しくなります。X線検査は、こうした実装不良の確認に有効です。
ボイドや内部欠陥の確認
X線検査では、はんだ内部に生じたボイドのような空隙も確認しやすくなります。ボイドは表面からは見えないため、切断せずに状態を把握したい場面ではX線検査が有効です。内部に空隙があると、画像上では周囲と異なる濃淡として表れるため、異常の有無を把握する手がかりになります。
この原理により、内部の空隙や欠損も濃淡差として捉えられます。基板検査では、接合部の健全性や内部品質を把握するうえで重要な確認項目です。
部品内部や実装状態の確認
X線検査で確認できるのは、はんだ部だけではありません。部品内部のワイヤーボンディング、クラックの有無、スルーホール内部の状態、実装位置の異常など、外観からは把握しにくい構造も観察対象になります。基板全体の実装品質を多面的に確認できる点が、X線検査装置の強みです。
対象物や目的によって観察したい箇所は異なりますが、X線検査は内部構造の確認に幅広く対応できる検査手段です。
X線検査装置でも判別が難しいケース
X線検査装置は有効な検査手段ですが、どんな対象でも同じように見えるわけではありません。材質差が小さい場合や重なりが多い場合、観察条件が合っていない場合は、画像上の差が出にくく判別が難しくなります。
材質差が小さくコントラストが出にくい場合
X線画像は、透過量の差が濃淡として表れることで内部構造を見分けます。そのため、近い材質同士で透過特性の差が小さい場合は、画像上のコントラストが弱くなり、境界や異常がわかりにくくなることがあります。
見えにくい対象では、倍率や条件の最適化、あるいは別方式での確認が必要になる場面もあります。
重なりが多く判別しにくい場合
X線の透過画像は、基本的に透過方向に重なった情報が1枚の画像に投影されます。そのため、部品や配線、はんだ、構造物が複雑に重なると、どの部分の影響なのかを1枚の画像だけで判断しにくくなることがあります。
特に高密度実装基板では、単純な2D透過画像だけでは見分けにくいケースがあります。重なりの影響が大きい対象では、観察方式の選択が重要です。
条件設定や解像度が見たい対象と合っていない場合
X線検査の精度は、装置の性能だけでなく、管電圧、管電流、倍率、焦点サイズ、解像度などの条件設定にも左右されます。対象に対して倍率が不足していたり、必要な解像度が足りなかったりすると、微細な異常を十分に捉えられない可能性があります。
装置選定時にも、対象物と観察目的に合った仕様かを確認することが欠かせません。
2D平面と3D-CT（断層撮影）の原理的違い
一方向からの2D透過画像では、表面と裏面の部品が複雑に重なり合う「裏写り」が発生し、高密度な両面実装基板の正確な検査には限界があります。この課題を解決するのが、多方向からの投影データを元にコンピュータ内で仮想的な断面を再構成する3D-CT（Computed Tomography）技術です。
CTの撮影方式には、ワークを垂直に立てて回転させる「直交CT」と、検出器を傾けワークを水平に置いたまま回転させる「傾斜CT（斜めCT）」があります。直交CTは均一な解像度を得られますが、板状の基板を真横に向けた際にX線が完全に遮蔽され、データがノイズ化する弱点があります。一方、基板を寝かせたままスキャンできる傾斜CTであれば、X線の遮蔽を回避し、両面実装の裏写りを抑えた「特定のはんだ接合レイヤー」のみの3D断層像を得ることができるため、基板検査において極めて相性の良い構造原理となっています。また、ステージが傾斜回転した状態であっても、指定したターゲット（観察ポイント）が画面外へ逃げずに視野の中心を維持し続ける「ユーセントリック機構」などの有無も、実運用における作業効率を左右する重要な要素です。
基板の設計形態に応じたX線技術の適合マトリクス
自社に最適な装置を選ぶためには、被検査物の実装難易度（微細度や構造）と、それを原理的にクリアできるX線スペックを照らし合わせる「モノサシ」を持つことが重要です。
| 基板の実装設計形態 | 発生しやすい不良・課題 | 推奨される装置スペック・原理 |
|---|---|---|
| 片面実装基板・大型電子部品 （コネクタ、インダクタなど） |
はんだブリッジ、リードピンの挿入不足など。2D透過でも判別可能。 | 2D透過 ＋ マイクロフォーカス線源 焦点サイズを数十μm以下に絞ることで、拡大撮影時の輪郭ボケを抑え、エッジを明瞭に分離します。 |
| 両面高密度実装・多層基板 （BGA、CSP、QFNなど） |
BGA下部の微細ボイド、未接合。2Dでは裏面の部品と重なり（裏写り）判別不可。 | 3D傾斜CT（斜めCT）方式 基板を水平に置いたまま斜めから回転スキャンし、裏写りを抑えて特定のはんだ接合レイヤーのみを断層抽出します。 |
| 最先端パッケージ・半導体 （3D-SiP、MLCC、極細ワイヤー） |
MLCC内層クラック、サブミクロン（1μm以下）の極小バンプ剥離など。 | 3D-CT ＋ ナノフォーカス線源（開放管型） 焦点サイズを1μm未満に収束させ、超高倍率でも幾何学的ボケを極限まで抑え込み、微細なクラックを非破壊で克明に3D描画します。フィラメント等の部品交換・維持が可能な開放管球が理想的です。 |
X線検査装置の原理を理解する上で押さえたいポイント
X線検査装置の原理を理解するうえで重要なのは、X線そのものではなく、透過量の差を画像として捉え、その差から内部状態を読み取る仕組みに注目することです。材質、厚み、密度、形状、撮影条件（管電圧・管電流）の違いによって画像の濃淡が変わるため、その差が内部異常を見つける手がかりになります。
基板検査では、特にBGAやQFNのように接合部が見えにくい部品で、この仕組みが効果を発揮します。一方で、重なりが多い構造や条件が合わない対象では判別しにくいこともあるため、見たい不良や観察方式まで含めて考える必要があります。

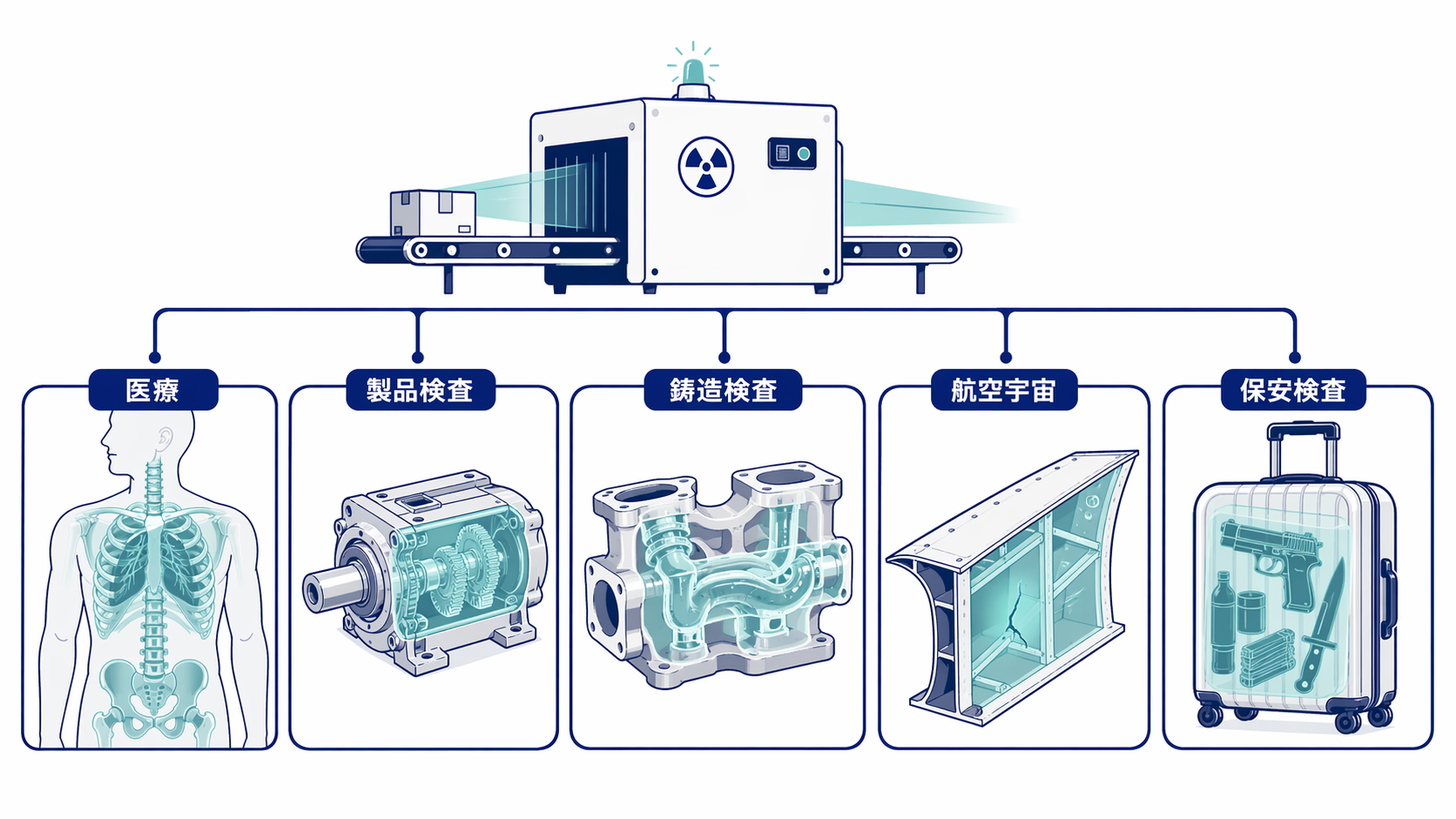

X線検査が導入されている分野
医療分野：診断の進化
X線検査は骨折や臓器の異常、腫瘍などを非侵襲的かつ迅速に可視化できるため、医療現場で幅広く利用されています。特に透過X線検査やCTスキャンは、患者の負担を抑えつつ高精度な診断を実現します。
製造業：材料検査
製造業では、金属・プラスチック・陶器などの製品や部品を対象にX線による非破壊検査が実施されています。内部構造や欠陥を検出して品質管理を強化し、不良品の流出を防ぎます。
製造業：鋳造部品の検査
複雑な形状を持つ鋳造部品に対しても、X線検査は内部欠陥や密度の不均一性を非破壊で確認できます。これにより、信頼性の高い部品供給が可能になります。
航空宇宙分野：非破壊検査
航空機の部品や機体構造の健全性を確認する際にX線検査が利用されます。部品の劣化や微細な亀裂を早期に検出し、安全運航を支援します。また、機内設備や機材の点検でも活用されます。
セキュリティ分野：安全確保
空港や公共施設では、手荷物や貨物を対象にX線検査が行われます。不正物質や危険物を迅速に検出し、公共の安全を守る役割を果たします。
X線検査装置は、対象物にX線を照射し、材質や厚み・密度による透過量の差を濃淡画像（あるいは3Dデータ）として可視化することで、外観では見えない内部構造や実装不良を確認する装置です。基板検査では、BGAやQFNの隠れた接合部、微細ボイド、内層の断線欠陥の確認に絶大な威力を発揮します。
ただし、すべての基板において同じ装置構成で対応できるわけではありません。片面基板のブリッジを追うのか、あるいは両面高密度実装の重なりを回避してBGA内部を覗くのかなど、検査対象の設計形態や見たい不良に応じて、焦点サイズ（マイクロ／ナノフォーカス）や観察方式（2D平面／3D傾斜CT）を論理的に選定することが重要です。この基本原理を理解しておくことで、自社の基板検査に合う装置や運用方法を判断しやすくなります。
