島津製作所の特徴

高解像度フラットパネル検出器搭載

Xslicer SMX-1020では、管電圧90kV、高解像度300万画素のフラットパネル検出器を搭載。オリジナルの新機能ハイダイナミックレンジ処理（HDR）が加わり、広視野で、明るくきれいな画像処理を実現させています。

また、最大3200万画素で撮影可能なパノラマ撮影機能も搭載。各画像間のつなぎ目が目立ちにくく、快適な操作性で広範囲を撮影することができます。

シンプルで快適な操作性

観察開始までの工程は3ステップでOK。ワークセットからわずか5秒で撮影を開始することができ、同社の従来機よりも大幅な時間短縮を実現しています。

BGA計測では独自画像処理アルゴリズムを用いたことで、一部を除き複雑なパラメーターの設定も不要。任意の観察位置を個別に登録できるティーチング機能、透過しにくいワークを透過させる短SDD化機能など、操作性向上のためのサポート機能も充実しています。

2つのオプション
ソフトウェア

島津製作所では、非破壊検査機器のオプションソフトウェアを2種類用意しています。

1つ目は、「NDI-X線従量課金サービス（SMX-1010/1020用）」です。使用したX線照射時間に応じて料金を支払うサービスで、初期費用を抑えてX線装置を導入することが可能です。また、故障時にも追加料金なしで対応しています。

2つ目は、「金属アーチファクト低減ソフトウェア（inspeXio SMX-225CT FPD HR 用）」です。金属アーチファクトを低減させる再構築ソフトウェアとなっています。

「科学技術で社会に貢献する」ための幅広い事業展開

島津製作所は、「科学技術で社会に貢献する」を社是とし、計測機器、医療機器、産業機器、航空機器の4つの分野で事業を展開しています。創業から150年にわたり、お客様の事業を通して社会の安全・安心を守り、利便性を向上させる役割に貢献しています。

X線装置においては、電子部品・実装基板を対象物としているものから、樹脂製品や機械・金属部品、衣料品・生体分野を対象としているものまで、さまざまな用途で活用できるラインナップを取り揃えています。

島津製作所の主要製品

Xslicer SMX-1010/1020

製品の特徴

• クラス最高の300万画素高解像度検出器を搭載（SMX-1020）し、高解像度かつ広視野での観察が可能。
• 先進のソフトウェアにより操作性を大幅向上。ワーク交換から観察までのフローを簡略化し、ワーク交換後わずか5秒でX線透視検査を開始できる。
• オプションのCT機能の使用で、透視検査だけでなく3次元解析も実現可能。

製品の情報

空間分解能	JIMA RT RC-05ミクロチャート 5 μm相当 [理論値] （カーボン板上でJIMA RT RC-05ミクロチャート 7 μmのMTF 0.1以上）
搭載可能サイズ	350 × 450 mm以下 高さ100 mm以下 最大5 kg
透視検査ストローク	X：±150 mm　Y：±175 mm Z：250 mm　傾動：60度
X線出力	最大管電圧90 kV 最大管電流250 μA 定格出力10 W
検出器	受光面サイズ：64 × 57 mm（約150万画素） 受光面サイズ：114 × 64 mm（約300万画素）
透視視野 （カーボン板上）	縦1.9 × 横2.2 mm ～ 縦38 × 横 43mm 縦2.2 × 横3.8 mm ～ 縦42 × 横76 mm
定格電力	単相AC100～240 V ±10 %　50/60 Hz　0.5 kVA
質量	700 kg
環境条件（運転時）	周囲温度：10～30 °C 周囲湿度：40～80 %RH以下
外部漏えい線量	1 μSv/h以下

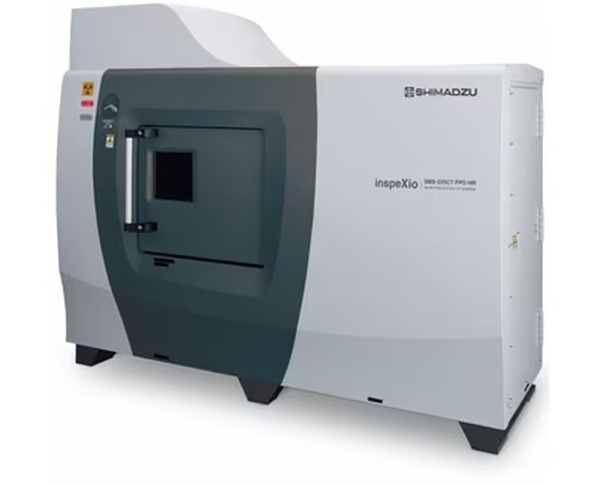

inspeXio SMX-225CT FPD HR Plus（※販売終了）

製品の特徴

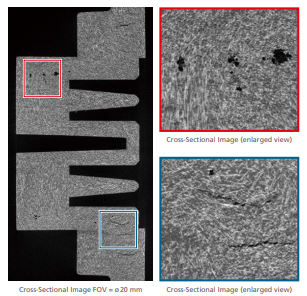

• 大型高解像度フラットパネル検出器を搭載。オフセット走査において、最大1,400万画素相当の入力解像度を実現。
• シンチレータは長波長領域の感度特性に優れたヨウ化セシウム（CsI）を採用。検出器窓材にはカーボン（C）を用いることで低密度材料の撮影が可能に。また、16bitの広ダイナミックレンジにより微小なコントラスト差も表現が可能。
• 誰でも簡単に撮影条件を設定できる新サポート機能「おまかせCT」を搭載。材質と、断面画像の解像度・コントラストを選ぶだけで適切な撮影条件が設定できる。

製品の情報

X線出力系	最大管電圧 225 kV 最大管電流 1000 μA 定格 135 W
検出器性能	フラットパネル 16インチ 16bit（65536階調） 最大入力解像度 約1400万画素
CTデータ収集時間	10秒～60分で任意設定
超高速演算処理	HPCinspeXio ver.3.0 ※1024×1024で収集終了から10秒以下
走査方式	ノーマル／ハーフ／オフセット／FS走査 2DCT／CBCT
最大撮影領域 ワーク対応	ワークサイズ・最大断面画像サイズ 2DCT/CBCT：4096×4096
CTステージ可動域	SRD：890 mm SDD：600・800・1200（3段切替） CT-Z：300 mm
撮影サポート機能	外観カメラ位置決め／CT領域3D表示／おまかせCT
外部漏えい線量 適合規格	0.5 μSv/h以下 CE・KC 適合
筐体サイズ・質量	W2,170×D1,350×H1,858mm 約3,100kg（専用デスク含む）

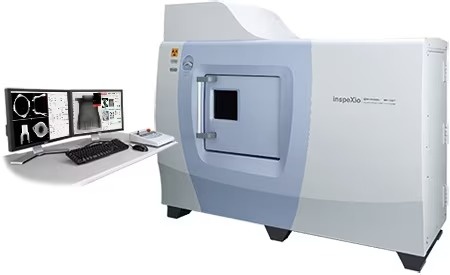

inspeXio SMX-225CT FPD Plus（※販売終了）

製品の特徴

• 360°回転させて、さまざまな角度からのX線透過データを収集して、断面画像を計算。
• 撮影前の校正作業が不要。ワークをセットしてすぐに撮影開始。わずか3ステップでCT撮影が可能。
• どこでも3次元拡大再構成機能など、ユーザーをサポートする多彩なオリジナル機能を搭載。

製品の情報

要問合せ

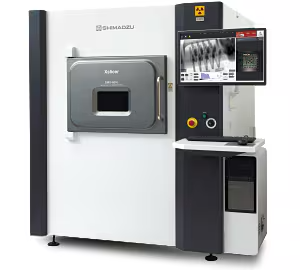

Xslicer™ SMX™-6010

製品の特徴

• 300万画素フラットパネル検出器と独自画像処理技術を搭載し、微小な内部構造まで見逃さない高精細な画像取得が可能。
• わずか3ステップで透視撮影が完了するシンプルな操作フローにより、検査現場で迷わずスムーズな運用ができる。
• 透視撮影に加えて直交CT撮影（立体的な断面撮影）オプションを備え、電子部品などの複雑な不具合解析に活用できる。

製品の情報

空間分解能	1μm（JIMAチャートを分解）
搭載可能サイズ	470×420mm 高さ100mm 最大5kg
透視検査ストローク	X：460mm　Y：410mm　Z：100mm 回転：±180°　傾動：60°
X線出力	最大管電圧160kV 最大管電流100μA

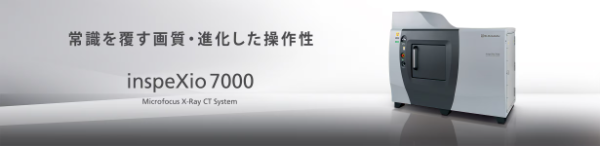

inspeXio™ 7000

製品の特徴

• 最大1,400万画素相当の大型フラットパネル検出器を搭載し、広い視野を保ちながら高精細なCT撮影が可能。
• X線が透過しにくい大型部品でもノイズを抑制し、検査目的に合わせた高画質な断面データを確実に取得できる。
• 撮影条件を自動化する「おまかせCT」機能を備えているため、専門知識を要する撮影前の煩雑な設定作業の削減が可能。

製品の情報

検出器性能	16インチ フラットパネル検出器 最大入力解像度 約1400万画素相当
CTデータ収集時間	10秒～60分で任意設定
超高速演算処理	HPCinspeXio ver.3.0搭載
撮影サポート機能	おまかせCT、どこでも3次元拡大再構成

島津製作所が取り扱っている製品

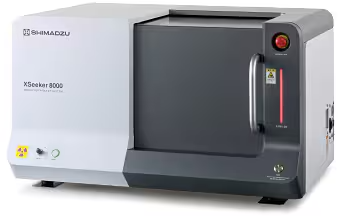

XSeeker 8000

• 金属部品を透過できる160kVの高いX線出力を備え、内部が見えにくい肉厚な樹脂やアルミ部品なども鮮明に観察できる。
• 島津製作所の同出力製品において最小かつ最軽量の卓上サイズを実現し、限られた検査スペースへの省スペース設置が可能。
• わずか3ステップでCT撮影を開始でき、標準搭載の3D表示機能により専門知識がなくてもスムーズな内部解析を実現する。

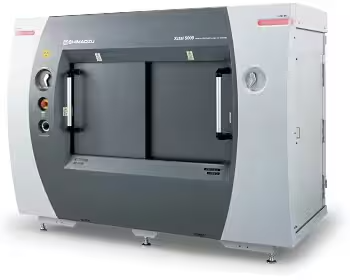

Xctal 5000

• 1回の撮影で性質が異なる3種類のX線画像（吸収・散乱・屈折）を同時に取得し、多角的な内部解析が可能。
• X線では見えにくかった樹脂や繊維素材にも対応し、わずかな密度の違いも明暗をはっきりと可視化できる。
• 最大100mmの広い視野を確保し、広範囲をカバーしつつ微細なひび割れや繊維の向きまで鮮明に捉える。

XDimensus 300

• 寸法測定に特化したCTシステムであり、対象物を破壊せずに内部と外部の寸法を高い精度で計測可能。
• 直径300mmの大型部品を撮影できる広さを確保しつつ、本体はコンパクトで柔軟な機器レイアウトを実現する。
• 手間のかかる事前の校正（調整）作業を不要にし、部品をセットするだけですぐに寸法計測へ移行できる。
