X線検査装置の教科書「エクスイン」

見えにくい三次元実装を
検査するなら

アイビット

X線ステレオ方式により裏面キャンセル搭載で鮮明な撮影を実現

引用元URL：アイビット公式HP (https://www.i-bit.co.jp/)

公式サイトで
X線検査装置を見る

電話で問い合わせ
アイビットのX線装置

用途例

• 実装基板のBGA等のはんだ部検査
• LEDのフリップチップ実装のはんだ部検査

アイビットの
X線検査装置の特長

アイビットの
X線検査装置の製品情報

引用元URL：アイビット公式HP (http://i-bit.co.jp/products/FX-400tRX.html)

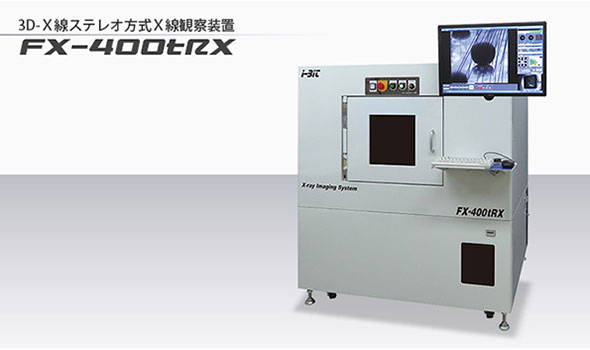

• 高解像度2μm、幾何学倍率500倍によって、鮮明なX線画像の取得が可能
• 110kV、200μAの高出力X線源により銅板（3mm）なども透過
• Ｘ線ステレオ方式によって実装基板の表面、裏面を分離（約4秒）、実装基板の水平断面300層を取得（約50秒）
• 検査機の１回の通過でA面、B面の両面を検査可能
• 基板の上から下までを300層に分割してスライス断面で検査（基板上で検査のデッドスペースはない）

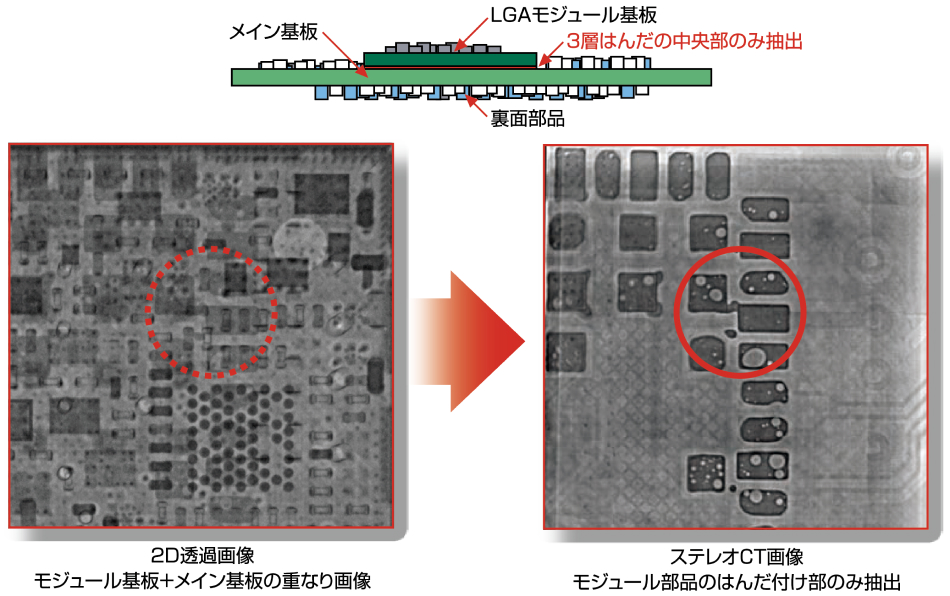

アイビット独自の「X線ステレオ方式＋ステレオCT方式」

「X線ステレオCT方式」は実装基板を300層にスライスし、高密度実装部品を検査することができます。

引用元HP：アイビット公式HP
http://i-bit.co.jp/

検査画像で見る
アイビットの事例

ICのワイヤーボンディング部の観察

引用元URL：アイビット公式HP (http://i-bit.co.jp/case_studies/04.html)

BGAの不良箇所のＸ線検査について

引用元URL：アイビット公式HP (http://i-bit.co.jp/case_studies/02.html)

COB（CHIP ON BOAD）の接合部確認

引用元URL：アイビット公式HP (http://i-bit.co.jp/case_studies/03.html)

幾何学倍率800倍で観察したBGAクラック

引用元URL：アイビット公式HP (http://i-bit.co.jp/case_studies/01.html)

スルーホールのX線観察

引用元URL:アイビット公式HP (https://www.i-bit.co.jp/cases/case-09/)

パワーデバイス検査

引用元URL:アイビット公式HP (https://www.i-bit.co.jp/cases/case-10/)

ICのワイヤーボンディングの自動検査

引用元URL:アイビット公式HP (https://www.i-bit.co.jp/cases/case-04/)

LGAの接合不良

引用元URL:アイビット公式HP (https://www.i-bit.co.jp/cases/case-05/)

操作イメージを動画で確認

アイビットの主な取引企業

信越半導体社株式会社、三菱電機株式会社、株式会社日立製作所、ルネサス セミコンダクタ株式会社、マレリ株式会社、トヨタ自動車株式会社、豊田自動織機株式会社、豊田合成株式会社、小糸製作所、本田技研工業株式会社、クラリオン株式会社、富士電機株式会社、富士通株式会社、パナソニック株式会社、日亜化学工業株式会社、日本電気株式会社、SONYグローバルマニュファクチャリグ、東芝メモリー株式会社、シャープ株式会社、京セラ株式会社、JVCケンウッド株式会社、日本精工株式会社、キャノン株式会社、ローム株式会社、ホーチキ株式会社、能美防災株式会社、オリンパス株式会社、Samsung Electronics Co., Ltd.、Wolfspeed.Inc.,

広範囲を一度で効率的に
検査するなら

島津製作所

高解像度300万画素フラットパネル検出器で広い視野サイズを実現

引用元URL：島津製作所公式HP (https://www.shimadzu.co.jp/)

公式サイトで
X線検査装置を見る

電話で問い合わせ
島津製作所のX線装置

用途例

• BGA・実装部品の欠陥や不良個所の検査
• プラスチック部品の異物混入検査

島津製作所の
X線検査装置の特長

島津製作所の
X線検査装置の製品情報

引用元URL：島津製作所公式HP (https://www.an.shimadzu.co.jp/ndi/products/x_rylk/smx-1010.htm)

• 300万画素高解像度検出器を搭載（SMX-1020）し，高解像度かつ広視野での観察が可能
• 材質と断面画像の解像度・コントラストを選ぶだけで適した撮影条件が設定できる
• 新しいソフトウェアにより操作性を大幅向上
• ワーク交換から観察までのフローを簡略化。ワーク交換後わずか5秒でX線透視検査を開始可能
• オプションのCT機能の使用で、透視検査だけでなく3次元解析も実現可能

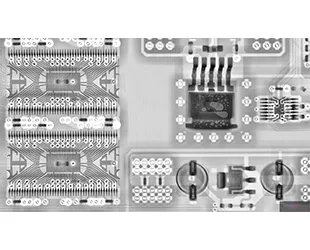

300万画素高解像度検出器を搭載

高解像度かつ広視野での観察が可能で、ボイドなどの欠陥の視認性が向上します。

引用元HP：島津製作所公式HP
https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/index.html

検査画像で見る
島津製作所の事例

ワイヤーボンディング

引用元URL：島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

LED

引用元URL：島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

破損したパワーIC

引用元URL：島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

アルミダイカスト

引用元URL：島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

水晶発振器

引用元URL:島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

FETアルミワイヤー

引用元URL:島津製作所公式HP (https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/applications.html)

操作イメージを動画で確認

島津製作所の主な取引企業

公式サイトに主な取引企業の記載はありませんでした。
島津製作所のX線技術は1909と古く、国内で初めて医療用X線装置を完成させました。以降、産業用X線検査装置においても開発を重ね、日本国内のみならず、欧州や米州、中国を含むアジア各国で使用されてます。

省スぺ設計の卓上型で
検査するなら

松定プレシジョン

独自開発の高圧電源とX線管を採用し、卓上装置ながら高倍率を実現

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/)

公式サイトで
X線検査装置を見る

電話で問い合わせ
松定プレシジョンのX線装置

用途例

• リチウムイオン電池のセパレータのずれ
• BGAのショート（ブリッジ）検査

松定プレシジョンの
X線検査装置の特長

松定プレシジョンの
X線検査装置の製品情報

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/product/xm/xins/precision_ub3600/)

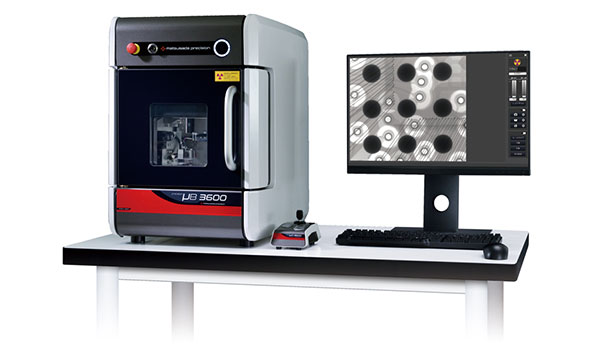

• 弊社独自の機構設計技術により、卓上型では業界最高クラスの高倍率を実現
• 独自開発のX線管により、高い透過力のX線が出力可能
• 高分解能150万画素カメラ、独自のX線画像処理技術、独自開発X線管によりこれまでにない高画質を実現
• 最大130kVのX線管搭載で高い透過力を実現
• 傾動可能なＸ線カメラで試料を立体的に観察できる

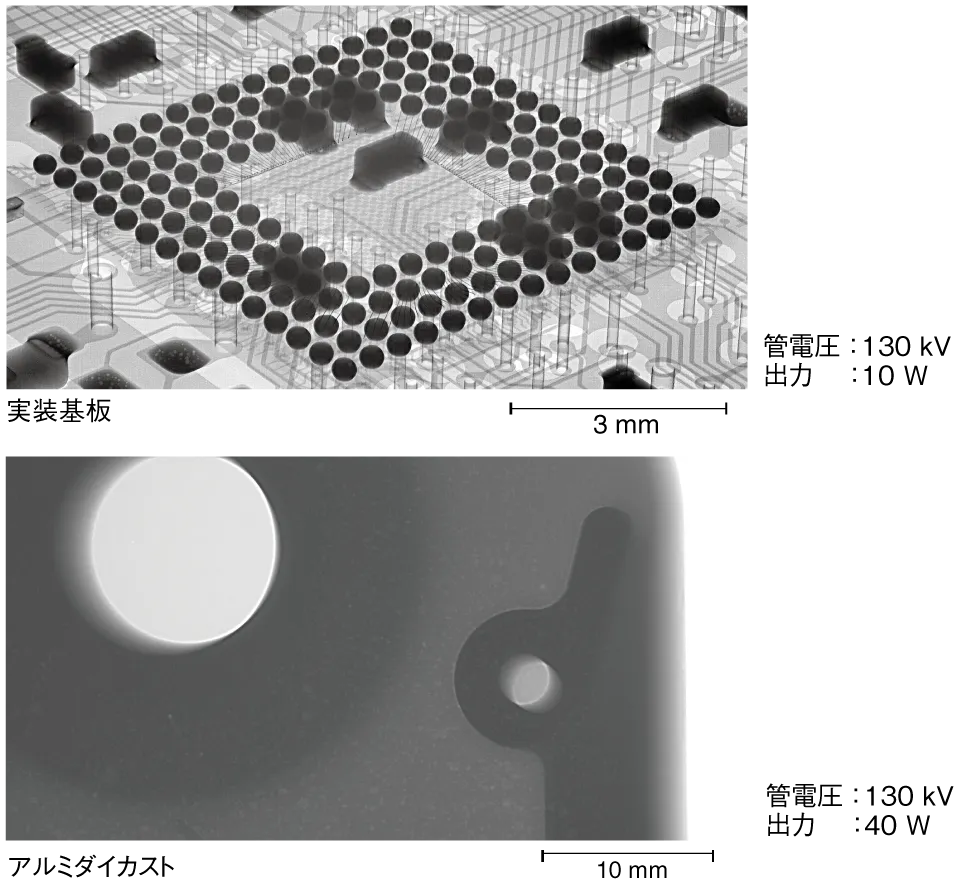

管電圧130kVの透過力

金属で覆われた半導体パッケージや厚みのあるアルミダイカストなどの観察にも対応可能です。

引用元HP：松定プレシジョン公式HP
https://www.matsusada.co.jp/product/xm/fix_xins/precision_ux8600/

検査画像で見る
松定プレシジョンの事例

ICチップのワイヤボンディング

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/semicon.html)

リチウムイオン電池のセパレータのずれ

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/cell.html)

BGAの拡大検査

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/bga2.html)

電解コンデンサ内部のフィルムの巻ずれ検査

引用元URL：松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/condensor.html)

コネクタやハーネスの検査

引用元URL:松定プレシジョン公式HP(https://www.matsusada.co.jp/case/xm/bcn.html)

ケーブル(電線)の断線検査

引用元URL:松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/wire.html)

接続不良の検査

引用元URL:松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/wire.html)

アルミダイカストの鋳巣の観察

引用元URL:松定プレシジョン公式HP (https://www.matsusada.co.jp/case/xm/wire.html)

操作イメージを動画で確認

松定プレシジョンの主な取引企業

パナソニック(株)、ソニー(株)、(株)ニコン、(株)トヨタ自動車、本田技研工業(株)など大手電気機器・自動車・精密機器メーカー多数
学校・公的機関／東京大学・東京工業大学・大阪大学・京都大学・産業技術総合研究所・宇宙航空研究開発機構・理化学研究所、その他大学・公的機関・研究所など多数
